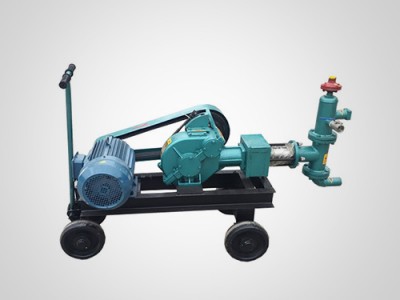

                  BW60-8單缸砂漿泵

                  BW60-8單缸砂漿泵

                  產品類別:砂漿注漿泵

                  產品描述:

                  訂購熱線:13839062778

                  詳細信息

                  BW系列單缸注漿泵是臥式單缸往復單作用式活塞泵,由BW50-3,BW60-8兩種規格組成。主要用于道路、橋梁、水壩、國防、礦山等建筑工程的注漿施工;也可用于預應力構件工程的灰漿注入擴張;火力發電廠的煤粉灰漿輸送;建筑工程中灰漿的垂直及水平輸送;化工中用于輸送漿狀原料(色漿、涂料)、磁性材料和其它介質;沙土地、高爐、水泥路面、高速公路等工程的維護、修固等,是WSB活塞式注漿泵的改良產品,具有結構緊湊、密封性好、壓力大、活塞更換方便、裝配及維修簡單等。

                  bw60/8砂漿泵技術參數

                  序號

                  主要技術參數

                  規格型號

                  BW50-3

                  BW60-8

                  1

                  缸數(個)

                  1

                  1

                  2

                  缸徑(mm

                  80

                  80

                  3

                  活塞行程mm

                  90

                  73

                  4

                  壓力(MPa

                  3

                  8

                  5

                  輸送量(m3/h

                  3

                  3.6

                  6

                  電機功率(KW

                  5.5

                  7.5

                  7

                  輸入轉速(r/min

                  1440

                  1440

                  8

                  吸漿管內徑(mm)

                  51

                  51

                  9

                  排漿管內徑(mm)

                  32

                  32

                  10

                  吸水高度(m

                  2

                  2

                  11

                  三角帶型號

                  A19003槽)

                  B15753槽)

                  11

                  外形尺寸(長×寬×高)(mm)

                  1500×550×80

                  1600×600×80

                  12

                  重量(Kg)

                  200

                  180

                  BW系列單缸注漿泵主要由電動機、變速箱、泵頭、機架、護罩、三角皮帶傳動機構等部分組成,變速箱為封閉式殼體,采用飛濺潤滑方式潤滑各個運動部件,相互嚙合的一組齒輪可將電動機的回轉運動傳送至曲軸,推動連桿、十字頭使活塞產生往復運動。BW50-3為柴油機連桿,BW60-8為軸承式連桿,軸承式連桿具有噪音低、轉動靈活、耐磨、耐用等特點,同時配置有離合操縱機構,動力切換方便、傳動平穩可靠。

                  泵頭主要由連接法蘭、缸套、活塞、拉桿、螺桿、球籠、氣室、壓力表等部分組成,為下進上出型,通過拉桿帶動活塞進行往復運動,來控制鋼球與球籠座的開合進行吸排漿作業?;钊惭b在活塞座上,由M24×l.5鎖母經活塞壓墊壓緊,當活塞磨損后,可使用扳手拆卸,安裝方便,省時省力,在空氣室上裝有泄漿閥、出將管及壓力表裝置。也可選用帶自動控制的電接點壓力裝置。當空氣室壓力超過額定工作壓力時,通過控制回路切斷注電路電流,使電機自動停止運轉。

                  泵的使用與維護

                  1 泵的安裝:注漿泵安裝基礎應平整,牢固,盡量不要傾斜,用地腳螺釘將泵固定在基礎上,以防止泵在工作時振動。

                  2 開泵前的準備工作:

                  注漿泵長期停止使用或重新安裝后,在開動前要進行下列準備工作:

                  1 檢查變速箱內潤滑油是否充足(首次使用時應向其中注入潤滑油至油窗觀察孔處)。

                  2 檢查各零部件聯接是否緊固,有無松動現象,特別是橡膠活塞壓緊鎖母、十字頭與拉桿連接螺紋是否擰緊。各運動部件有無卡阻,轉動是否靈活。

                  3 檢查濾水器、吸漿管道、排漿管道是否暢通。

                  4 檢查各管道接頭是否牢固和嚴密,有無漏水漏氣現象。

                  5 檢查膠管是否破損或疊合,輸漿管路應減少拐彎,避免出現銳角拐彎。

                  6 檢查泵的吸水高度,在海拔1000米以內的地區,泵的吸水高度應不超過2米,在海拔1000米以上的地區,應根據當地大氣壓降低程度、減少泵的吸入高度。

                  7 檢查濾水器浸入泥漿池的位置,應在泥漿液面0.3-0.5米以下,濾水器距漿池底位置不小于0.5米。

                  8 檢查電動機轉向。(皮帶輪應順時針旋轉)

                  9 檢查電器和電線、保險絲是否完好。

                  10 檢查壓力表是否正常,不得松動、脫落。

                  注漿泵的啟動:

                  1 首先用泵壓送白灰膏作為管道的潤滑,然后再打入較稀的砂漿(稠度在12厘米以上),提高至所需稠度,以免管道堵塞,這尤其對新管道的使用更為重要。

                  2 使用時應先開泵然后加泵漿。

                  5.4 注意事項:

                  泵的工作介質應無雜質,無腐蝕性,粘度24帕斯卡秒以下,比重小于1.2,含砂量不超過4%。應經稠度測定,試驗時將稠度計與漿面垂直,輕松放下,以自重下沉。
